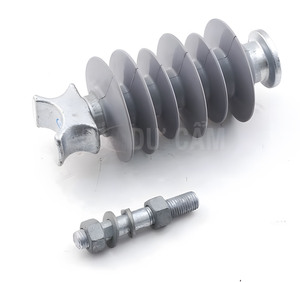

Isolateur Rigide à Tige
Un isolateur rigide est un dispositif qui isole un fil d'un support physique tel qu'une broche (une cheville en bois ou en métal
d'environ 3 cm de diamètre avec des filetages) sur un poteau télégraphique ou utilitaire. Il s'agit d'une forme formée à une seule
couche qui est faite d'un matériau non conducteur, généralement de la porcelaine ou du verre. On pense qu'il s'agit du premier
isolateur aérien développé et qu'il est encore couramment utilisé dans les réseaux électriques jusqu'à 33 KV. Des isolateurs à une
ou plusieurs broches peuvent être utilisés sur un support physique, cependant, le nombre d'isolateurs utilisés dépend de la tension
de l'application.
Avantages:
L'isolateur rigide en silicone a une haute résistance à la flexion, aux chocs et aux explosions. L'isolation intérieure est fiable et légère, ce qui est un remplacement idéal pour les isolateurs en verre trempé traditionnels.
Spécifications Techniques:
Modèle | Tension nominale (kv) | Charge mécanique nominale (kN) | Structure hauteur H. (mm) | Min. Distance d'arc (mm) | Min. Ligne de Fuite (mm) | Diametre de Jupes (mm) | Tension de tenue au choc de foudre (pic) (kv) |
FPQ-11/4 | 11 | 4 | 295 | 140 | 360 | 90/88 | 105 |
FPQ-11/5 | 11 | 5 | 280 | 180 | 380 | 90 | 105 |
FPQ-11/10 | 11 | 10 | 300 | 165 | 420 | 140/114 | 105 |
FPQ-11/12.5 | 11 | 12.5 | 320 | 195 | 450 | 110 | 95 |
FPQ-15/10 | 15 | 10 | 280 | 160 | 665 | 130/110 | 145 |
FPQ-24/8 | 24 | 8 | 315 | 200 | 450 | 120/100 | 145 |
FPQ-24/11 | 24 | 11 | 476 | 165 | 610 | 135/105 | 145 |
FPQ-33/8 | 33 | 8 | 425 | 320 | 1150 | 122/92 | 230 |
FPQ-33/10 | 33 | 10 | 406 | 280 | 940 | 122/92 | 200 |
FPQ-33/12 | 33 | 12 | 545 | 380 | 1485 | 200 | 250 |
FPQ-33/12.5 | 33 | 12.5 | 545 | 405 | 1650 | 150/120 | 265 |
