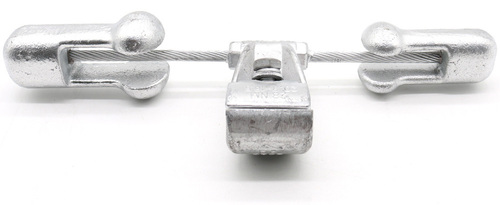

Amortisseurs de vibrations Stockbridge
Les amortisseurs de vibrations fondée par Stockbridge encore appelé Amortisseurs Stockbridge sont destinées à amortir les
vibrations que le vent provoque au niveau du câble dans des lignes aériennes. Ces accessoires comprennent un câble de liaison
avec deux poids différents à chaque extrémité et une pince d'accrochage au câble.
Conducteurs:
Soit pour conducteurs de phase type ACSR, AAC, AAAC, ACAR, soit pour câble de garde classique et à fibres optiques.
Avantages:
L'amortisseur adopte une structure spéciale de type diapason, il peut générer quatre fréquences de résonance qui peuvent couvrir
la plage de vibration réelle du câble OPGW. Après l'installation de l'amortisseur, l'amplitude de vibration de la syntonie du câble est
réduite de manière à supprimer les vibrations du conducteur et à assurer la durée de vie du câble, avec un résultat satisfaisant en
matière de résistance aux vibrations.
Norme:
La DL/T 1099 anti-vibrations marteau conditions techniques et méthodes d'essai.
Matières:
La pince de l'amortisseur de vibrations est en alliage d'aluminium, les contrepoids en fonte grise, les autres pièces sont en acier
galvanisé à chaud.
Spécifications techniques:
Reference | Conducteur Dia. (mm) | Dimension (mm) | Poids (Kg) |
D1 | D2 | A | H | L1 | L2 | L |
FR-1 | 7~12 | 48 | 48 | 50 | 81 | 138 | 118 | 429 | 2.50 |
FR-2 | 11~20 | 48 | 48 | 50 | 81 | 138 | 118 | 429 | 2.60 |
FR-3 | 18~28 | 57 | 57 | 60 | 91 | 167 | 146 | 505 | 4.60 |
FR-4 | 23~36 | 64 | 64 | 60 | 97 | 218 | 163 | 550 | 7.00 |
FR-5 | 33~38 | 64 | 64 | 70 | 127 | 218 | 163 | 550 | 8.00 |
|
|
|
|
|
|
|
|
|
|
Note:
Nous avons une gamme très large d'amortisseur Stockbridge pour une grande variété d'application. Tous les modèles sont
fait d'acier galvanisé joint par un câble d’acier galvanisé qui peut être remplacé par un câble en acier inoxydable.
