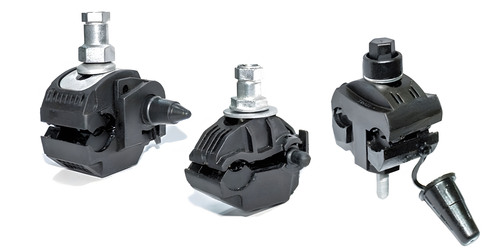

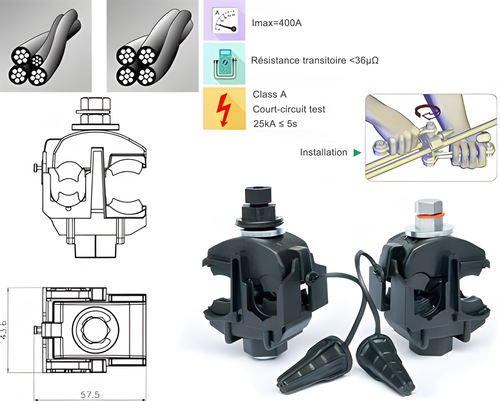

Connecteurs à perforation d'isolant
CPA / CPL type
Ces connecteurs réalisent la dérivation d'un réseau aérien BT isolé/isolé ou nu/isolé.
La couverture des sections en principal et dérivé permettent aussi bien les branchements des abonnés, que l'extension de lignes.
La dérivation peut être réalisée indifféremment sur le côté droit ou gauche du connecteur.
Constitution:
• Corps thermoplastique renforcé en fibre de verre de haute résistance mécanique et climatique.
• Joint d'étanchéité en élastomère de grande rigidité diélectrique et résistant aux intempéries.
Avantages:
• Tenue diélectrique dans l’eau supérieure à 6 kV.
• Acceptent indistinctement des conducteurs cuivre ou aluminium.
• Pose sous tension ou hors tension, sans charge.
• La connexion se fait de manière simultanée sur le conducteur principal et sur le dérivé au moyen d'une vis à tête fusible
hexagonale métallique ou composite.
Spécifications Techniques:
• EN 50483-4
• UNE 21 021
• NF C 33-020
Type | Désignation | Nombre de vis de serrage | Principal Al/Cu (mm2) | Dérivé Al/Cu (mm2) | Couple de serrage (Nm) |
Branchement | CPA 10 | 1 | 16 - 95 | 1,5 – 10 | 8 |
CPA 25 | 1 | 16 - 50 | 4 - 25 | 9 |
CPA 95 | 1 | 16 - 95 | 4 - 35 | 16 |
CPA 150 | 1 | 35 - 150 | 4 - 35 | 16 |
Réseau | CPL 95 | 1 | 16 - 95 | 16 - 95 | 16 |
CPL 150 | 2 | 50 - 150 | 50 - 150 | 16 |

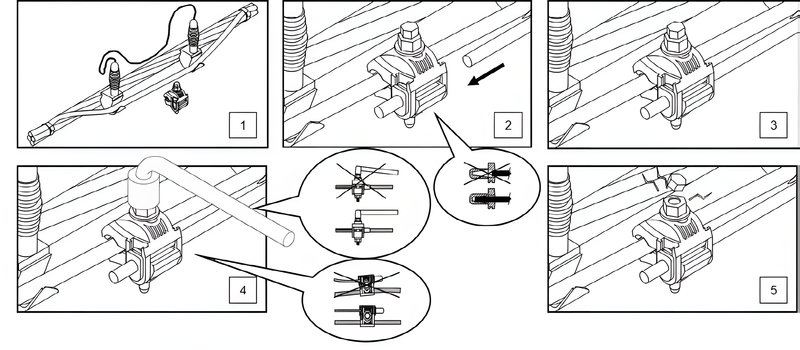

Instruction de montage:
