Produits
Cosses à sertir en cuivre
détail

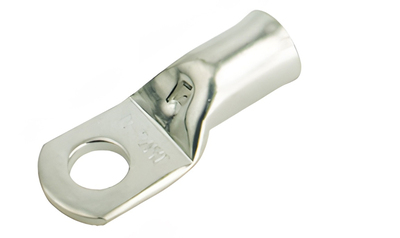

Cosses à sertir en cuivre JGB avec cloche


34523547258942354235420181015170753354.1 - 3.jpg



Matière:

E-Cu


Traitement de surface:

Étamé


Propriété du produit :

EIle est utilisé pour connecter l'extrémité du conducteur en cuivre. EIle a une fenêtre de visualisation pour vérifier l'emplacement du conducteur.

Et sa bouche en cloche est spécialement conçue pour accueillir des conducteurs flexibles à brins fins.

Parce que les câbles à brins fins ont un diamètre plus grand que les câbles normaux. Et ils ont tendance à s'évaser après le décapage.

Les cosses JGB qui canalisent les brins dans la cosse et facilitent l'insertion du conducteur


Spécifications techniques:

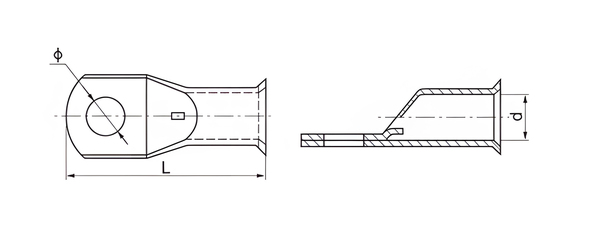

34523547258942354235420181015170753354.1 - 2.jpg


Désignation

Dimensions (mm)

L

d

Φ

JM(JGB)6-5

25

3.7

5.2

JM(JGB)6-6

25

3.7

6.5

JM(JGB)6-8

25

3.7

8.4

JM(JGB)10-6

26

4.5

6.5

JM(JGB)10-8

26

4.5

8.4

JM(JGB)10-10

28

4.5

10.3

JM(JGB)16-6

28.5

5.7

6.5

JM(JGB)16-8

30.5

5.7

8.4

JM(JGB)16-10

31

5.7

10.5

JM(JGB)25-6

33.5

7.2

6.5

JM(JGB)25-8

35

7.2

8.4

JM(JGB)25-10

35

7.2

10.5

JM(JGB)35-6

37.5

8.5

6.5

JM(JGB)35-8

38

8.5

8.5

JM(JGB)35-10

39

8.5

10.5

JM(JGB)35-12

39

8.5

13

JM(JGB)50-6

43.5

9.8

6.5

JM(JGB)50-8

45

9.8

8.5

JM(JGB)50-10

45

9.8

10.5

JM(JGB)50-12

45

9.8

13

JM(JGB)70-8

50

11.5

8.5

JM(JGB)70-10

51.5

11.5

10.5

JM(JGB)70-12

51.5

11.5

13

JM(JGB)95-10

58.5

13.7

10.5

JM(JGB)95-12

58.5

13.7

13

JM(JGB)120-12

65

15

13

JM(JGB)120-14

65

15

14.7

JM(JGB)120-16

66.5

15

17

JM(JGB)150-10

73

16.7

10.5

JM(JGB)150-12

73

16.7

13

JM(JGB)150-14

73

16.7

14.7

JM(JGB)150-16

73

16.7

17

JM(JGB)185-12

80

19.2

13

JM(JGB)185-14

80

19.2

14.7

JM(JGB)185-16

80

19.2

17

JM(JGB)240-16

92.5

21

17

JM(JGB)240-20

92.5

21

21

JM(JGB)300-16

--

24

--

JM(JGB)300-20

--

24

--

JM(JGB)400-16

--

27

--

JM(JGB)400-20

--

27

--

JM(JGB)500-16

--

30

--

JM(JGB)500-20

--

30

--

JM(JGB)630-20

--

35

--

JM(JGB)630-22

--

35

--

JM(JGB)800-22

--

39

--

JM(JGB)1000-22

--

44

--




undefined

Cosses à sertir JGK

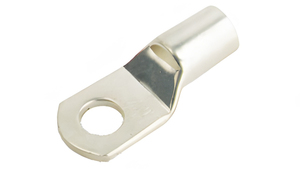

2546567356935693520181013170242786 - 4.jpg



Matière:

E-Cu


Traitement de surface:

Étamé


Propriété du produit:

Il est utilisé pour connecter l'extrémité du conducteur en cuivre.

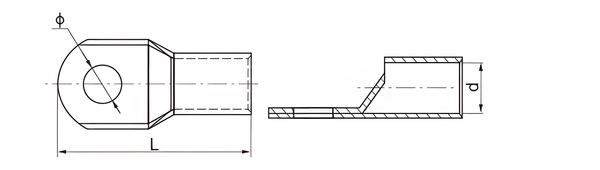

Spécifications techniques:


2546567356935693520181013170242786 - 5.jpg


Désignation

Dimensions (mm)

L

d

Φ

JM(JGK)1.5-4

18

1.9

4.2

JM(JGK)1.5-5

18

1.9

5.2

JM(JGK)1.5-6

18

1.9

6.5

JM(JGK)2.5-4

19

2.8

4.3

JM(JGK)2.5-5

20

2.8

5.2

JM(JGK)2.5-6

20

2.6

6.5

JM(JGK)4-4

19.5

3.2

4.3

JM(JGK)4-5

20.5

3.2

5.2

JM(JGK)4-6

22

3.2

6.5

JM(JGK)6-5

22

3.7

5.2

JM(JGK)6-6

23

3.7

6.5

JM(JGK)6-8

24

3.7

8.4

JM(JGK)6-10

24

3.7

10.3

JM(JGK)10-6

24

4.5

6.5

JM(JGK)10-8

25

4.5

8.4

JM(JGK)10-10

26.5

4.5

10.3

JM(JGK)16-6

27.5

5.7

6.5

JM(JGK)16-8

29.5

5.7

8.4

JM(JGK)16-10

30

5.7

10.5

JM(JGK)25-6

32.5

7.2

6.5

JM(JGK)25-8

33

7.2

8.4

JM(JGK)25-10

34

7.2

10.5

JM(JGK)25-12

37

7.2

13

JM(JGK)35-6

36

8.5

6.5

JM(JGK)35-8

37

8.5

8.5

JM(JGK)35-10

38

8.5

10.5

JM(JGK)35-12

38

8.5

13

JM(JGK)50-6

41

9.8

6.5

JM(JGK)50-8

42.5

9.8

8.5

JM(JGK)50-10

44

9.8

10.5

JM(JGK)50-12

44

9.8

13

JM(JGK)50-14

44

9.8

14.7

JM(JGK)70-8

48.5

11.5

8.5

JM(JGK)70-10

50

11.5

10.5

JM(JGK)70-12

50

11.5

13

JM(JGK)95-8

57

13.7

8.5

JM(JGK)95-10

57

13.7

10.5

JM(JGK)95-12

57

13.7

13

JM(JGK)95-14

57

13.7

15

JM(JGK)95-16

57

13.7

17

JM(JGK)120-10

61.5

15

10.5

JM(JGK)120-12

63

15

13

JM(JGK)120-14

63

15

14.7

JM(JGK)120-16

63.5

15

17

JM(JGK)120-20

67.5

15

21

JM(JGK)150-10

71

16.7

10.5

JM(JGK)150-12

71

16.7

13

JM(JGK)150-14

71

16.7

14.7

JM(JGK)150-16

71

16.7

17

JM(JGK)185-10

77

19.2

10.5

JM(JGK)185-12

77

19.2

13

JM(JGK)185-14

77.5

19.2

14.7

JM(JGK)185-16

79

19.2

17

JM(JGK)185-18

79

19.2

18.7

JM(JGK)185-20

79

19.2

21

JM(JGK)240-10

89.5

21

10.5

JM(JGK)240-12

89.5

21

13

JM(JGK)240-14

90

21

14.7

JM(JGK)240-16

91

21

17

JM(JGK)240-20

92

21

21

JM(JGK)300-10

100

24

10.5

JM(JGK)300-12

100

24

13

JM(JGK)300-16

100

24

17

JM(JGK)300-20

102

24

21

JM(JGK)400-12

111

27

13

JM(JGK)400-16

111

27

17

JM(JGK)400-18

113

27

18.5

JM(JGK)400-20

113

27

21

JM(JGK)500-16

123

30

17

JM(JGK)500-20

123

30

21

JM(JGK)630-16

135

35

17

JM(JGK)630-20

135

35

21

JM(JGK)630-22

135

35

23

JM(JGK)630-8/4

135

35

8.5

JM(JGK)630-10/4

135

35

10.5

JM(JGK)800-20

170

39

21

JM(JGK)800-22

170

39

23

JM(JGK)1000-20

200

44

21

JM(JGK)1000-22

200

44

23




undefined

Cosse de câble à sertir AUS





Matière:

E-Cu


Traitement de surface:

Fer blanc mini 8 microns


Propriété du produit :

Il est utilisé pour connecter l'extrémité du conducteur en cuivre


Applicable jusqu'à 33kv. Il est conforme à la norme DIN46235 avec des marquages pour un sertissage correct.

Et son test typique est conforme à la norme CEI 61238-1.


Spécifications techniques:





Type

Dimensions (mm)

L

d

Φ

AUS 6-5

30.5

30.5

5.3

AUS 6-6

31.5

3.8

6.4

AUS 6-8

34

3.8

8.4

AUS 10-5

34

4.5

5.3

AUS 10-6

34.5

4.5

6.4

AUS 10-8

37

4.5

8.4

AUS 16-6

43.5

5.5

6.4

AUS 16-8

46

5.5

8.4

AUS 16-10

48

5.5

10.5

AUS 16-12

49

5.5

13

AUS 25-6

45.5

7

64

AUS 25-8

48

7

8.4

AUS 25-10

50

7

10.5

AUS 25-12

51

7

13

AUS 35-6

49.5

8.4

6.4

AUS 35-8

52

8.4

8.4

AUS 35-10

54

8.4

10.5

AUS 35-12

55

8.4

13

AUS 35-14

56.5

8.2

15

AUS 50-8

62

10

8.4

AUS 50-10

64

10

10.5

AUS 50-12

65

10

13

AUS 50-14

66.5

10

15

AUS 50-16

68

10

17

AUS 70-8

65

11.5

8.4

AUS 70-10

67

11.5

10.5

AUS 70-12

68

11.5

13

AUS 70-14

69.5

11.5

15

AUS 70-16

71

11.5

17

AUS 95-8

77

13.5

8.4

AUS 95-10

77

13.5

10.5

AUS 95-12

78

13.5

13

AUS 95-14

79.5

13.5

15

AUS 95-16

81

13.5

17

AUS 120-10

85

15.5

10.5

AUS 120-12

86

15.5

13

AUS 120-14

88

15.5

15

AUS 120-16

89

15.5

17

AUS 120-20

91

15.5

21

AUS 150-10

93

17

10.5

AUS 150-12

94

17

13

AUS 150-14

97

17

15

AUS 150-16

97

17

17

AUS 150-20

99

17

21

AUS 185-10

97

19

10.5

AUS 185-12

98

19

13

AUS 185-14

101

19

15

AUS 185-16

101

19

17

AUS 185-20

103

19

21

AUS 240-12

108

21.5

13

AUS 240-14

111

21.5

15

AUS 240-16

111

21.5

17

AUS 240-20

113

21.5

21

AUS 300-14

119

24.5

15

AUS 300-16

119

24.5

17

AUS 300-20

122

24.5

21

AUS 400-14

140

27.5

15

AUS 400-16

140

27.5

19

AUS 400-20

140

27.5

21

AUS 500-16

150

31

17

AUS 500-20

150

31

21

AUS 630-16

160

34.5

17

AUS 630-20

160

34.5

21

AUS 800-16

195

40

17

AUS 800-20

195

40

21

AUS 1000-16

195

44

17

AUS 1000-20

195

44

21




undefined

Cosse de câble JGA en cuivre

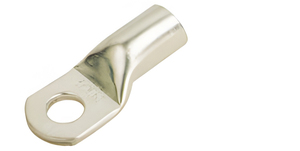

2456345673945635620181015165955780 - 1.2.jpg




Matière:

E-Cu


Traitement de surface:

Étamé


Propriété du produit :

Il est utilisé pour connecter l'extrémité du conducteur en cuivre


Spécifications techniques:

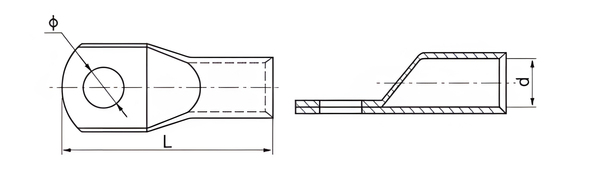

2456345673945635620181015165955780 - 2.jpg


Désignation

Domensions (mm)

L

d

Φ

JM(JGA)6-5

25

3.7

5.2

JM(JGA)6-6

25

3.7

6.5

JM(JGA)6-8

25

3.7

8.4

JM(JGA)10-5

25

4.5

5.3

JM(JGA)10-6

26

4.5

6.5

JM(JGA)10-8

26

4.5

8.4

JM(JGA)10-10

28

4.5

10.3

JM(JGA)16-6

28.5

5.7

6.5

JM(JGA)16-8

30.5

5.7

8.4

JM(JGA)16-10

31

5.7

10.5

JM(JGA)25-6

35

7.2

6.5

JM(JGA)25-8

35

7.2

8.4

JM(JGA)25-10

35

7.2

10.5

JM(JGA)35-6

37.5

8.5

6.5

JM(JGA)35-8

38

8.5

8.5

JM(JGA)35-10

39

8.5

10.5

JM(JGA)35-12

39

8.5

13

JM(JGA)50-6

43.5

9.8

6.5

JM(JGA)50-8

45

9.8

8.5

JM(JGA)50-10

45

9.8

10.5

JM(JGA)50-12

45

9.8

13

JM(JGA)70-8

50

11.5

8.5

JM(JGA)70-10

51.5

11.5

10.5

JM(JGA)70-12

51.5

11.5

13

JM(JGA)95-8

58.5

13.7

8.5

JM(JGA)95-10

58.5

13.7

10.5

JM(JGA)95-12

58.5

13.7

13

JM(JGA)95-14

59

13.7

15

JM(JGA)120-10

63.5

15

10.5

JM(JGA)120-12

65

15

13

JM(JGA)120-14

65

15

14.7

JM(JGA)120-16

66.5

15

17

JM(JGA)150-10

73

16.7

10.5

JM(JGA)150-12

73

16.7

13

JM(JGA)150-14

73

16.7

14.7

JM(JGA)150-16

73

16.7

17

JM(JGA)185-10

80

19.2

10.5

JM(JGA)185-12

80

19.2

13

JM(JGA)185-14

80

19.2

14.7

JM(JGA)185-16

80

19.2

17

JM(JGA)185-20

81.5

19.2

21

JM(JGA)240-12

92.5

21

13

JM(JGA)240-14

92.5

21

14.7

JM(JGA)240-16

92.5

21

17

JM(JGA)240-20

94.5

21

21

JM(JGA)300-12

102

24

13

JM(JGA)300-14

102

24

14.7

JM(JGA)300-16

102

24

17

JM(JGA)300-20

105

24

21

JM(JGA)400-16

114

27

17

JM(JGA)400-20

116

27

21

JM(JGA)500-16

127

30

17

JM(JGA)500-20

127

30

21

JM(JGA)630-16

140

35

17

JM(JGA)630-20

140

35

21

JM(JGA)630-22

140

35

23

JM(JGA)800-22

170

39

23

JM(JGA)1000-22

200

44

23




undefined

Cosses électriques TM en cuivre

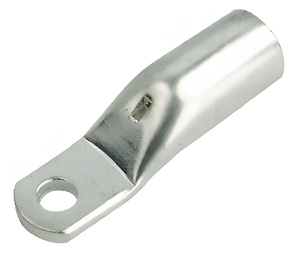

2546345683905635620181009165829632 - 1.jpg



Matière:

E-Cu


Traitement de surface:

Etamé mini 3 microns


Propriété du produit:

Pour une zone de contact ou un espace plus petit, comme une connexion de MCCB, une cosse à plan étroit est requise.

TM est spécialement conçu pour une telle connexion.


Spécifications techniques:




Type

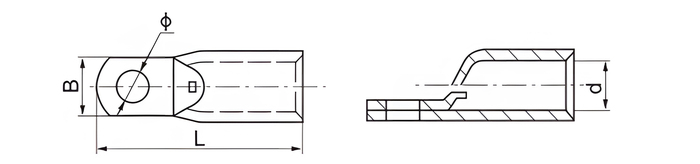

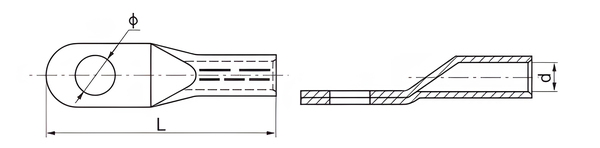

Dimensions (mm)

L

d

B

Φ

TM 10-5

27

4.3

9

5.3

TM 16-5

31

5.6

9

5.3

TM 25-5

35

7

9

5.3

TM 35-6

40.5

8.4

11.5

6.4

TM 50-8

45.5

9.5

12.8

8.4

TM 70-8

49

11.2

12.8

8.4

TM 95-8

54

13.5

15.5

8.4

TM 120-8

68

15.6

19

8.4

TM 120-10

68

15.6

19

10.5

TM 150-8

75

16.7

19

8.4

TM 150-10

75

16.7

19

10.5

TM 185-10

79

19

24.5

10.5

TM 240-10

86

21.1

29.8

10.5

TM 240-12

92

21.1

29.8

13.2

TM 240-16

100

21.1

29.8

17

TM 300-12

97

23.7

31

13.2
Un fabricant de matériels électriques qui fournit des produits de qualité à des prix très compétitifs, et capable de vous accompagner à répondre aux appels d'offres de projets d'électrification locaux ou internationaux.
Pour plus d'informations, n'hésitez pas à nous contacter, nous sommes à votre disposition.
Liens
——————————————————————————————————————————————————
Hanford Electric
Adresse：Rue Nansha N°39, District de Longhua,
                Haikou, Hainan, Chine
Téléphone：+86-(0)898-31321064

WhatsApp:  +86-18489884652
E-mail：info@hanford-elec.com
Contactez Nous
A Propos
Actualités
Contacts
Acceuil
——————————————————————————————————————————————————
Produits
